    聲波式吹灰器

    聲波式吹灰器

    全國統一銷售熱線: 13849038909

          聲波式鍋爐清灰裝置的發聲器是以壓縮空氣為動力源,使內部的高強度膜片產生低頻振動發出聲波,再經擴聲筒進行放大,形成低頻、高能聲波。它所產生特定頻率的高能聲波能有效地破壞粉塵原有的堆積結構,達到清灰的目的。聲波式鍋爐吹灰器在電力、石化等領域得到推廣應用,成為解決鍋爐系統過熱器、省煤器、空氣預熱器以及余熱鍋爐、熱管換熱器等受熱面清灰的新的非接觸清灰方式。

    產品介紹

    聲波式鍋爐吹灰器簡介

    聲波式鍋爐清灰器

    一、產品概述:

    聲波式鍋爐吹灰器以壓縮空氣作為動力源,聲波的能量使積灰、結垢在受熱面的附著狀態產生分離,并使原有的積灰、結垢發生疲勞斷裂和破碎。積灰和結垢在聲波的作用下,從受熱面剝離而被一定流速流動的煙氣帶出煙道。聲波清灰器的振動頻率遠離設備本體、受熱面的本征頻率,對受熱面不會產生有害的共振,但對積灰和灰垢卻能十分有效地清除,并能根據積灰的物理性質優化控制使積灰得以及時有效地清除,長期保持受熱面清潔

    二、工作原理:

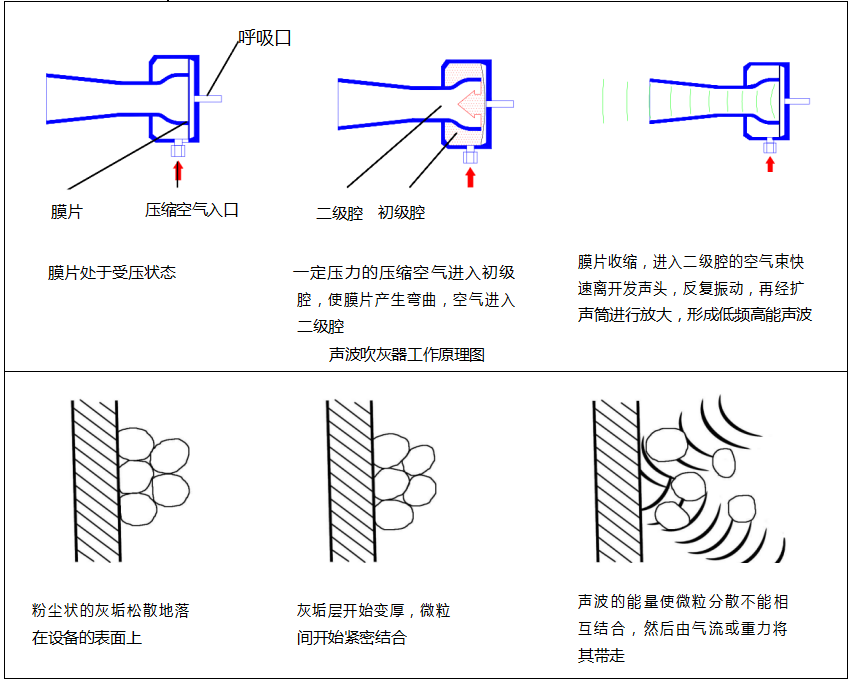

    聲波吹灰器以壓縮空氣為動力源,使壓縮空氣流經金屬膜片和其它聲波發生組件產生特定低頻、高能量聲波,聲波在被清灰設備氣體媒質聲場中諧振傳播,牽動氣體媒質中的灰塵粒子同步振動,并周期性改變積灰邊界層的縱向壓力梯度,在聲波振動及疲勞反復累計作用下,使微少的灰塵粒子難以靠近積灰表面或使沉積在積灰表面灰塵破壞而剝離,從而達到清除積灰的目的,(如圖一所示)。

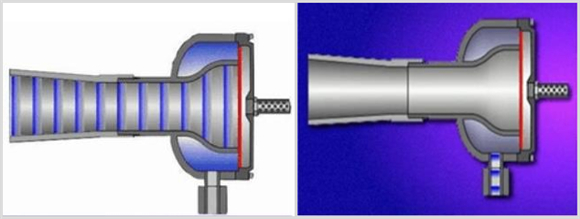

    聲波式鍋爐吹灰器工作原理圖


    聲波式鍋爐清灰器工作原理圖

    三、設備結構與安裝方式說明:

    聲波式吹灰器的運行需要一個壓力為0.4MPa以上的壓縮空氣源。清灰裝置由空氣過濾器、減壓閥、電磁閥、球閥及管路組成。采用PLC,實現全自動控制,也可手動,或與上一級計算機配套控制,由計算機根據物料流通情況按預置程序發出信號開啟電磁閥,使吹灰器正常工作,并達到最佳清灰效果。

    按聲波吹灰器與設備的連接形式可分為:(1)套桶法蘭連接;(2)擴聲筒與設備外壁直接焊接;(3)設備腔內吊裝。

    按聲波吹灰器在設備上的安裝位置可分為:(1)頂部安裝;(2)側壁安裝;(3)斜插入料斗安裝。(4)設備內部吊裝。

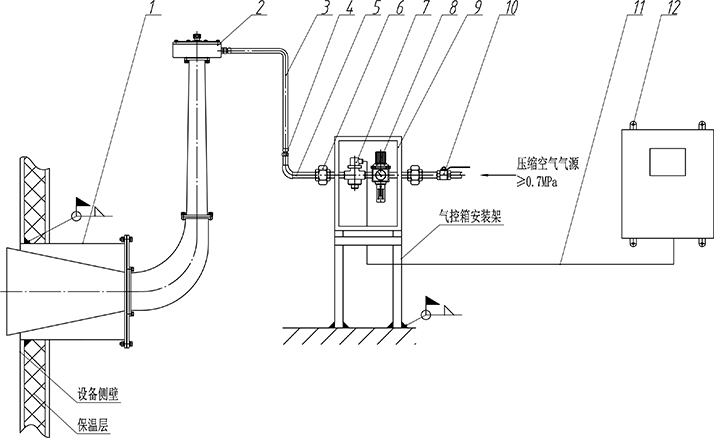

    75型側壁式、頂部式安裝示意圖

    四、聲波式鍋爐吹灰器優點:

    ◇ 特定低頻(75~250Hz),高聲能(145~152dB),清灰范圍大,效果好。

    ◇ 應用范圍廣,工作性能穩定可靠,適用于高溫、腐蝕等惡劣工況。

    ◇ 結構先進,能耗小,壽命長,免維護。
    ◇ 聲波清灰器是共振發聲,氣聲轉換效率高。
    ◇ 作為發聲器的動力介質是壓縮空氣,價格低廉。
    ◇ 在清灰過程中對人體及設備無損傷,環保無害

    五、使用范圍:

    ◇ 冶金行業:燒結機頭電除塵器、燒結機尾電除塵器、成品篩分電除塵器、原料電除塵器、配料室電除塵器、灰窯電除塵器、有色金屬冶煉電除塵器、高爐袋式除塵器及除塵器灰斗、料倉等。
    ◇ 電力行業:各發電廠、熱電廠鍋爐系統電除塵器、袋式除塵器及過熱器、省煤器、空氣預熱器、換熱器等。
    ◇ 化工行業:化工系統電除塵器、袋式除塵器及過熱器、空氣預熱器、換熱器等。
    ◇ 水泥行業:水泥廠旋窯臥式靜電除塵器、立窯立式靜電除塵器、袋式除塵器及除塵器灰斗、料倉等。

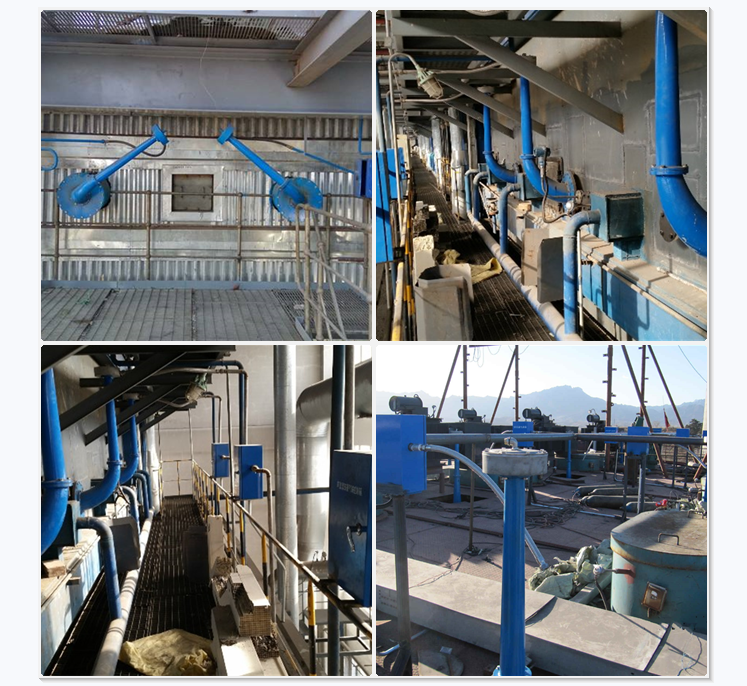

    六、設備使用案例:






    技術參數
