    RGB型工業軟管泵

    RGB型工業軟管泵

    全國統一銷售熱線: 13849038909

    RGB型工業軟管泵(又稱蠕動泵)是通過滾輪或者滑塊擠壓膠管來工作的。泵可以干轉,自吸以及處理高粘度、高磨損介質。泵體無須密封,完全無泄漏,并且每次旋轉都能輸出固定流量的容積泵,具有轉速低、無噪音等特點,用途較為廣泛,應用于冶金、稀土、脫硫、水處理、造紙、油漆、鈦白粉、復合肥等行業。鑫旭重工機械生產的工業軟管泵有單管和雙管兩種形式,可作為清池自吸泵、壓濾機泵、泥漿泵使用。

    產品介紹

    工業軟管泵

    【產品簡介】

    RGB型工業軟管泵(又稱蠕動泵)是通過滾輪或者滑塊擠壓膠管來工作的。泵可以干轉,自吸以及處理高粘度、高磨損介質。泵體無須密封,完全無泄漏,并且每次旋轉都能輸出固定流量的容積泵,具有轉速低、無噪音等特點,用途較為廣泛,應用于冶金、稀土、脫硫**、水處理、造紙、油漆、鈦白粉、復合肥等行業。鑫旭重工機械生產的工業軟管泵有單管和雙管兩種形式,可作為清池自吸泵、壓濾機泵、泥漿泵使用。

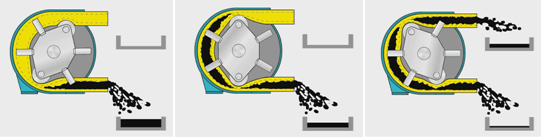

    軟管泵工作示意圖


    【工作原理】

    RGB型工業軟管泵工作原理:主要泵體、回轉架、擠壓輪、復原輪、增強軟管和驅動系統組成。增強軟管在泵體內呈U型布置,當回轉架帶動擠壓輪回轉時,軟管受到擠壓輪的積壓發生彈性變形,在吸入口形成負壓吸入漿料,通過擠壓輪的推送漿料從排出口排出,形成漿料的壓力輸送。可用于建筑、采礦、食品、造紙、陶瓷及其它合適領域的粘稠漿料遠距離輸送、計量泵送、壓力注(灌)漿、材料的輸送噴涂等。

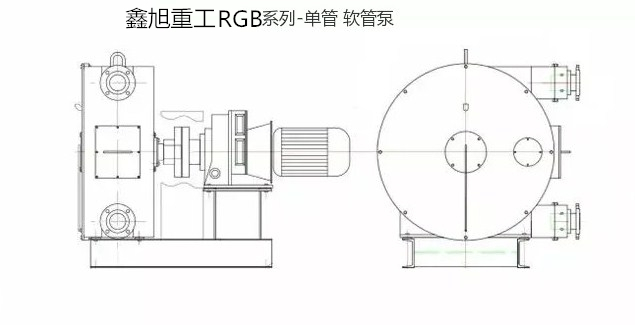

    【產品結構】

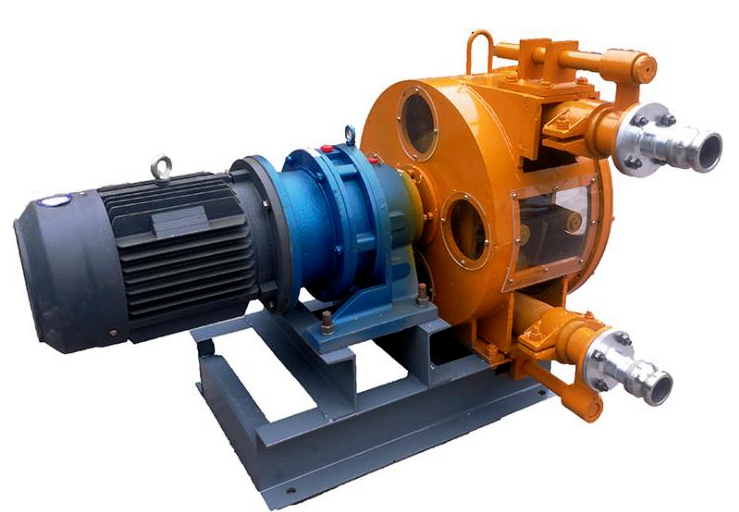

    工業軟管泵簡介

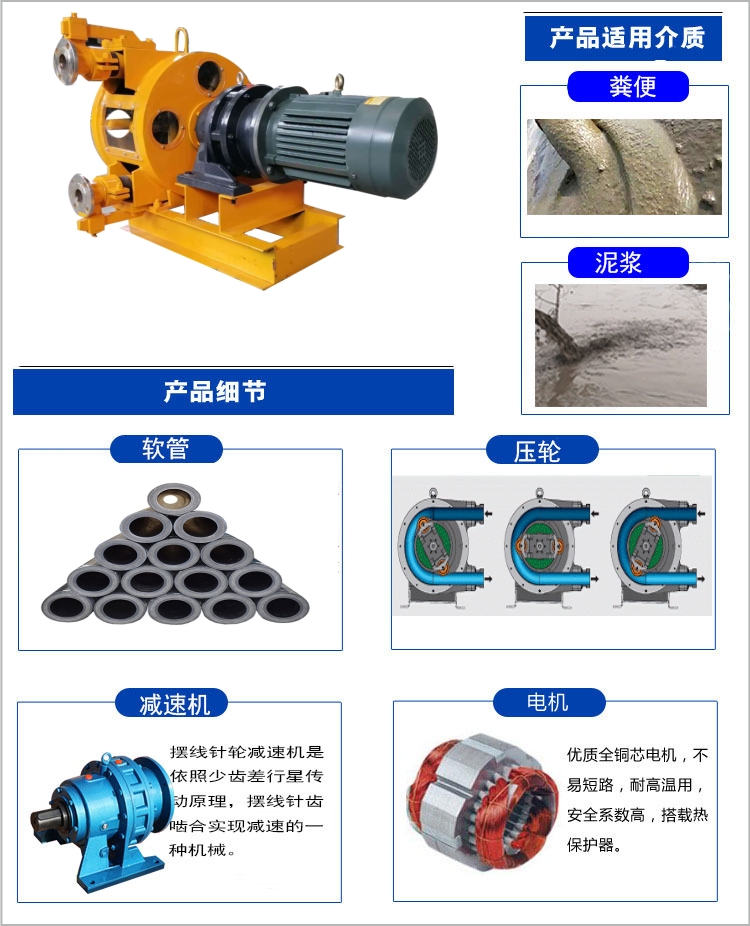

    軟管泵是由泵殼、轉子體、機座、軟管、減速電機以及電控系統等部分組成。轉子體旋轉,轉子體上的一對壓輥沿著一根特制的膠管旋轉,壓輥與泵殼產生的擠壓力將膠管壓扁,在管子自身彈性和側導輥的作用下,通過恢復原狀產生的真空吸入物料,物料從管內排出,這樣往復循環。


    【產品優勢特性】

    1. 自吸能力強,清水吸程可達8m;

    2. 結構獨特,不采用密封,所以不會產生泄漏;

    3. 可以輸送含大量顆粒、纖維或其它雜質的腐蝕性料漿、污泥等;

    4. 介質流速低、無剪切力,特別適用于輸送對剪切力敏感的物料;

    5. 可輸送高粘度的介質,還可以輸送氣、液、固三相混合介質;

    6. 通過調節泵的轉速,可以調節流量,而泵的出口壓力基本不變;

    7.轉速一定時調節出口閥門,可改變泵的出口壓力,而流量基本不變,因此該泵有一定的計量作用,可作為計量泵使用;


    【產品使用范圍】

    工業軟管泵特別適用于含固量較高、粘度較大的腐蝕性介質,并具有優越的自吸性能,在冶煉(金、銀、銅、鉛、鋅、錫、鎳、鈷、錳)、磷復肥、鈦白、檸檬酸、稀土、稀有金屬、無機鹽、脫硫、水處理、造紙、油漆等行業有著廣泛的應用。具體的應用如下:

    工業軟管泵使用范圍

    1. 石油行業中的鉆井泥漿和原油及汽油,煤油等有機溶劑和燃料油的輸送;

    2.化工行業中的酸、堿、鹽以及磷酸料漿輸送泵、二氧化鈦料漿泵和檸檬酸鈣輸送泵等;結晶液、懸浮液、乳膠、樹脂、軟泥以及各種料液輸送;

    3. 冶煉行業中的礦漿輸送泵、陽極泥輸送泵、凈化壓濾泵、稀有金屬液輸送泵;

    4. 醫藥行業中的藥品輸送;

    5. 水處理和脫硫行業中的泥漿泵、石灰漿液泵、雜質泵;

    6. 建筑行業的水泥砂漿的輸送;

    7. 食品行業的物料輸送;

    8. 造紙行業的紙漿、硫磺漿液輸送泵;

    9. 陶瓷行業的陶瓷釉漿輸送泵;

    10. 油漆行業的油漆、涂料、膠乳等流動性不好的物料的輸送;

    11. 化妝品行業的牙膏、乳劑、洗發水、護發素、面霜、面油等;

    12. 啤酒行業的酵母、硅藻土、酒槽、糖漿、配料、濃縮液、氣液混合物。

    ★訂貨時請用戶提供以下工況:介質化學成分、工作溫度、含固量、實際使用壓力及流量、吸入口流體的位置及壓力(正壓還是負壓)以及使用崗位名稱及使用特點,以便本公司為您選定合適的型號。

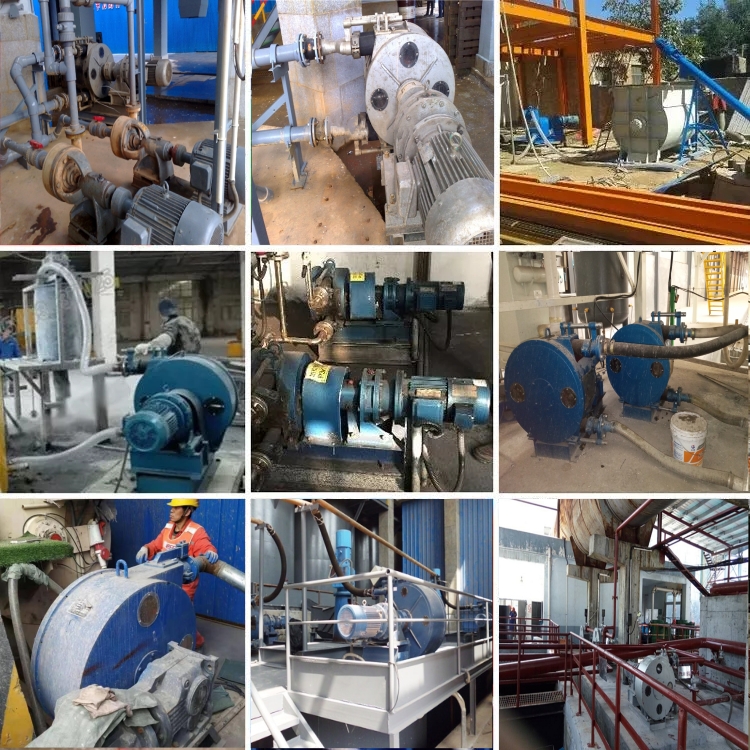

    【使用案例】



    技術參數

    【應用參數】

    軟管材質:天然橡膠

    單管、雙管

    軟管通徑:*小規格15mm;*大規格100mm

    流量:*小規格0.15立方/小時;*大規格200立方/小時

    出口壓力:*大1.6MPA

    性能特性:高含固量的流體、半流體;腐蝕、非腐蝕;

    顆粒*大軟管通徑的1/4,無尖銳棱角;低壓短距離吸送·無閥工作,無回流,泵送料流穩定,故障率低。

    進排口可自由轉換,當有異物堵塞時,倒轉便可排出堵塞物

    真空度高,自吸能力強

    維修簡單快捷,易損件少(僅擠壓軟管)

    適用溫度為≦90℃

    型號
    功率(kw)
    流量(m3)
    壓力(MPa)
    尺寸(mm)
    重量(kg)
    管內徑(mm)
    工作能力
    管外徑(mm)
    長度(mm)
    RG25
    1.5
    0.6
    1.0
    0.9*0.3*0.3
    60
    25
    垂直10米,平行80米
    49
    900
    RG32
    2.2-3
    3
    1.0
    1.0*0.4*0.4
    90
    32
    垂直15米,平行100米
    60
    1030
    RG40
    3-4
    4
    1.5
    1.1*0.5*0.48
    120
    38
    垂直15米,平行100米
    66
    1150
    RG50
    4-5.5
    5
    2.0
    1.2*0.7*0.6
    200
    50
    垂直20米,平行120米
    84
    1450
    RG60
    5.5
    6
    2.0
    1.3*0.8*0.7
    280
    50-60
    垂直25米,平行150米
    84
    1450-1600
    RG65
    5.5-7.5
    6-13
    2.0
    1.4*0.85*0.8
    350
    65
    垂直30米,平行150米
    116
    1900
    RG75
    7.5
    15-20
    2.0
    1.5*1.0*0.9
    480
    75
    垂直20米,平行150米
    100
    1750
    RGB75D
    11-15
    40
    2.0
    0.9*0.75*1.5
    850
    75
    垂直25米,平行150米
    116
    900
    RG100
    15
    50
    1.0
    1.7*1.3*1.1
    980
    100
    垂直12米,平行150米
    148
    2500
    RGB100D
    18.5/22
    100
    1.0
    1.25*1.5*1.6
    1800
    102
    垂直10米,平行150米
    148
    2500
    RG130
    18.5/22
    60
    1.0
    1.8*1.5*1.3
    1300
    127
    垂直10米,平行120米
    177
    3310
    RG150
    22
    70
    1.0
    1.9*1.7*1.6
    1600
    148
    垂直10米,平行100米
    185
    3800
    RG200
    30
    85
    1.0
    2.0*1.9*2.2
    2000
    198
    垂直10米,平行90米
    248
    4700
